Tækni Kaffi Með því að skammta umsókn Greining Point Lím Umsókn Greining

1. Algeng afgreiðsluvandamál

Algengt vandamál við að skammta er að loki lím stútur dropa lím, hangandi lím, laus lím, loftbólur, stærð límsins er ósamræmi af þessu tagi slæmt lím. Í vörunni mun endurspegla leifar límsins, frávik, pakkinn er ekki strangur. Límgæði, límferli, hitastig, seigja, loftþrýstingur, bakþrýstingur, nálarstillingar osfrv., mun hafa áhrif á gæði límsins út. Til að stilla ofangreindar breytur, ætti að vera frá punkti og yfirborði leiðarinnar, breyting á hvaða færibreytu sem er mun hafa áhrif á aðra þætti. Á sama tíma getur tilkoma galla stafað af mörgum þáttum og hugsanlega þættir ættu að vera athugaðir einn fyrir lið og síðan útrýma. Í stuttu máli ætti að aðlaga framleiðslubreyturnar í samræmi við raunverulegar aðstæður, ekki aðeins til að tryggja framleiðslugæði heldur einnig til að bæta framleiðslu skilvirkni.

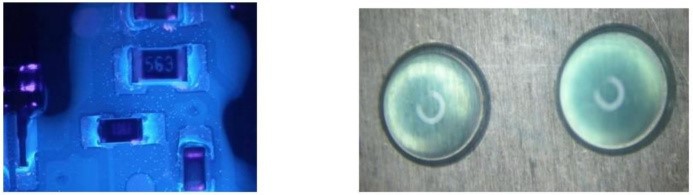

1.1 Algeng vandamál við að afgreiða vörur: kúla (tökum úðalokapunkt UV lím sem dæmi)

Eitt af algengustu vandamálunum við úðadreifingu er auðvelt að framleiða loftbólur. Framleiðsla á loftbólum mun hafa áhrif á límbindingu, þreytuþol, togkraft og mun einnig skvetta á nærliggjandi tæki.

1) Búlaframleiðslukerfi

Þegar nálinni er lyft myndast staðbundið lofttæmi á milli nálarinnar og stútsins. Þegar límið í límholinu er ekki nóg til að fylla svæðið á stuttum tíma mun ytra loftið fara inn í lofttæmissvæðið í gegnum stútholið, blandast við áfyllta límið sem á eftir kemur og kastast saman þegar nálin fellur.

2) Bubble lausn aðferð

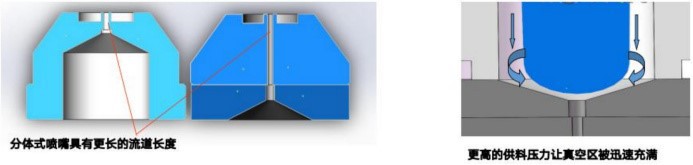

Minnkaðu nálarslag eins mikið og mögulegt er, minnkaðu myndun lofttæmissvæðis (veldu hæfilega nál og stút; viðeigandi klofinn stútur í staðinn fyrir innbyggða stútinn, aukið lengd stútsins mjótt rásar, jafnvel þótt loftið komist inn, mun það aðeins vera til í mjótt rás og getur ekki farið inn í lofttæmissvæðið; aukið fóðurþrýstinginn, láttu límið fljótt fylla lofttæmissvæðið, draga úr möguleikanum á að loft komist inn í lofttæmissvæðið.

1.2 Áhrif bakþrýstings á skömmtun þotu

Of mikill vökvaþrýstingur (í slöngunni) og of stuttur opnunartími ventla er mögulegur til að komast í loftið í vökvann og lausnin er að minnka vökvaþrýstinginn og nota mjókkandi hallandi nál.

1) Of mikill bakþrýstingur er auðvelt að valda límflæði og of miklu límmagni; of lítill þrýstingur veldur hléum lím- og lekastöðum, sem leiðir til galla. Þrýstingurinn ætti að vera valinn í samræmi við límið af sömu gæðum og vinnuumhverfishitastiginu. Hátt umhverfishiti mun gera seigju límsins minni og vökvun betri. Á þessum tíma ætti að lækka bakþrýstinginn til að tryggja framboð á líminu og öfugt.

2) Skipting á stærri stútnum getur bætt bakþrýstingsvandamálið, en vinnslukröfur vörunnar geta ekki notað stútinn með stórum þvermál, þannig að bjartsýni uppbygging og lögun stútsins er samþykkt til að bæta þetta vandamál. Taical skánálin framleiðir minnsta bakþrýstinginn og besta vökvaflæðið.

1.3 Stærð límsins er ósamræmi

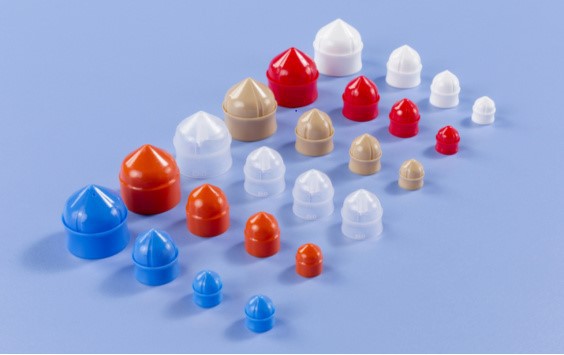

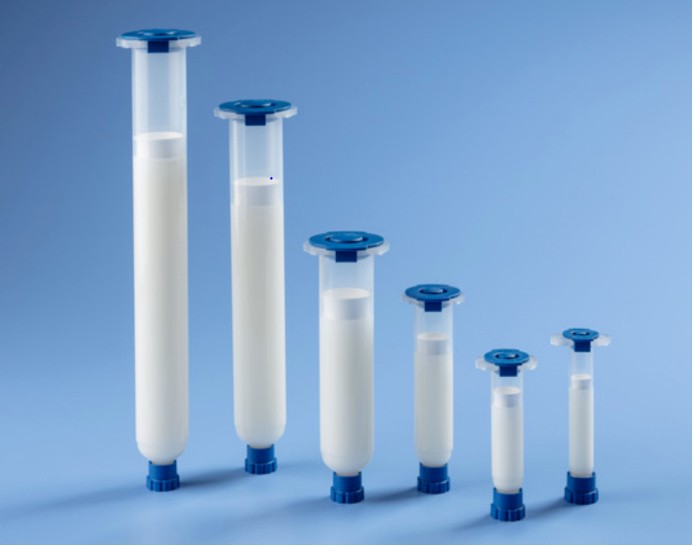

Þegar stærð límsins er ósamræmi er loftþrýstingurinn í slöngunni aðallega óstöðugur. Vinsamlegast athugaðu hvort innri þéttingarstimpillinn í slöngunni sé upphengdur í límið. Lím er líma vökvi, notkun hvítra stimpla oft rebound frestað, iðnaður með öruggum stimpla verður betri.

1.4 Hitastig líms

Öll vökvaefni hafa samsvarandi geymsluhitastig, flæðishitastig, ráðhússkilyrði (UV-herðing / hitastigsmeðferð osfrv.). Ef almennt epoxý plastefni límið ætti að geyma í 0~5 gráðu kæli, ætti að taka notkunina út með 1-2 klukkustundum fyrirvara, svo að límið sé í fullu samræmi við vinnuhitastigið. Notkunarhitastig límsins ætti að vera 23 gráður ~ 25 gráður; umhverfishiti hefur mikil áhrif á seigju límsins. Ef hitastigið er of lágt mun límpunkturinn minnka og teikning birtist. Umhverfishitamunurinn er 5 gráður, sem mun valda 50% breytingu á skammtunarmagni, þannig að umhverfishitastigið ætti að vera stjórnað, á sama tíma ætti einnig að tryggja umhverfisraka, lítill rakastig lítill límpunktur er auðvelt að þorna, sem hefur áhrif á bindandi kraftur.

Hægt er að stilla lokahlutann með stöðugum hitaupphitun, sem getur í raun stillt hitastig límsins.

1.5 Seigja límsins

Seigja límsins hefur bein áhrif á gæði blettagúmmísins. Ef seigja er stór mun límpunkturinn verða minni, jafnvel bursti; ef seigja er lítil mun límpunkturinn verða stærri, sem getur litað púðann. Í afgreiðsluferlinu ætti að velja hæfilegan bakþrýsting og skömmtunarhraða fyrir mismunandi seigju límsins.

1.6 Mál: Límloki sem drýpur, lím hangandi, laust lím (tökum pneumatic innspýtingarventil sem dæmi)

1. Gæði límsins, svo sem hvort límið sé tímabært, hvort það séu afgangsblöðrur (límið í límfötunni).

2. Athugaðu hvort stúturinn hafi odd (odd) og odd (best að sjá undir smásjá). Venjulega er stúturinn gegnsær og oddurinn er ekki slitinn.

3. Athugaðu slitið á O-hringnum og innsigli (þéttihringur). Eðlilegt er: ekkert slit.

4. Athugaðu hvort nálaroddurinn (nálin) sé slitinn, vinsamlega athugaðu vandlega hvort þéttihringurinn sé sprunginn og slitinn. Venjulegt er: ekkert slit. Ef það er slit á límið verður ófullnægjandi kraftur eða óstöðugur kraftur, límið mun framleiða hangandi lím, laust lím og önnur slæm lím fyrirbæri.

5. Athugaðu að lokum Jet líkamann fyrir alvarlegt slit og öldrun.

6. Athugaðu hvort segullokaventillinn sé slitinn og eldist í langan tíma.

7. Stilltu afgreiðslufæribreytur afgreiðslulokans, svo sem samsetningu stútnálar, stærð höggs, þrýstingur líms og hitastig líms.

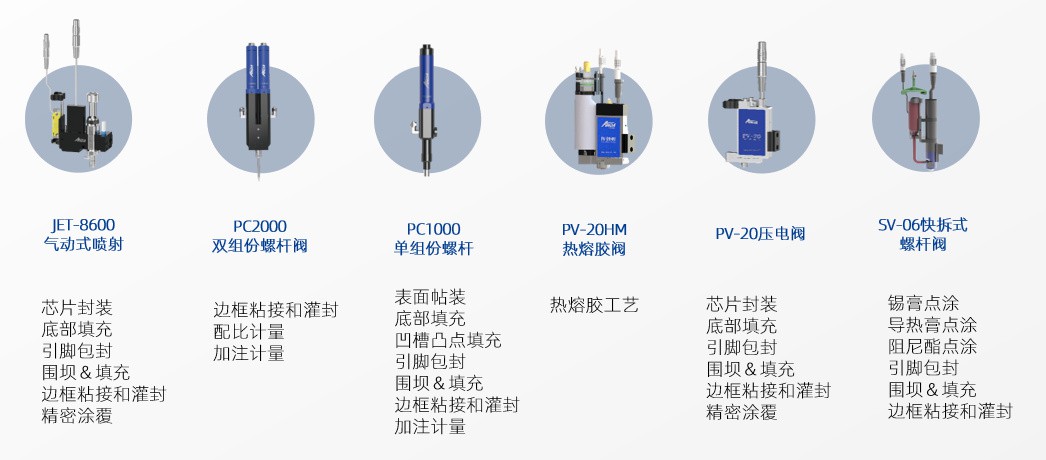

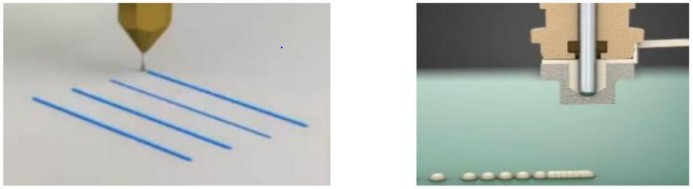

2. Útfærslumáti afgreiðslu- -tengiliðar og snertilausrar tegundar

Snertipunktslím

Milli skömmtunarhaussins, límsins og skömmtunarundirlagsins eru þessir þrír tengdir, mjög viðkvæmir fyrir skömmtunarhausnum, sprautuafgreiðslur / skrúfulokaskömmtun / afgreiðsla nálarloka.

Lím sem snertir ekki punkt

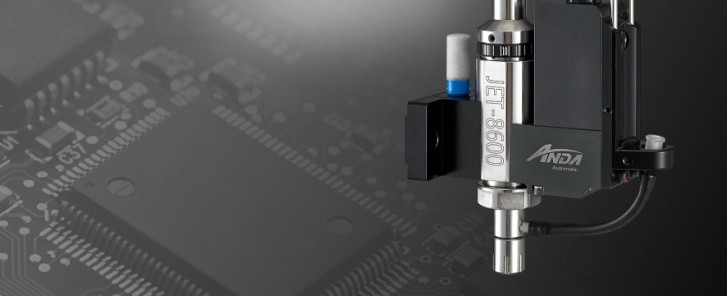

Þeim er hleypt út í undirlagið eins og byssukúla við lokann; pneumatic innspýting loki / piezoelectric innspýting loki / segulloka innspýting loki.

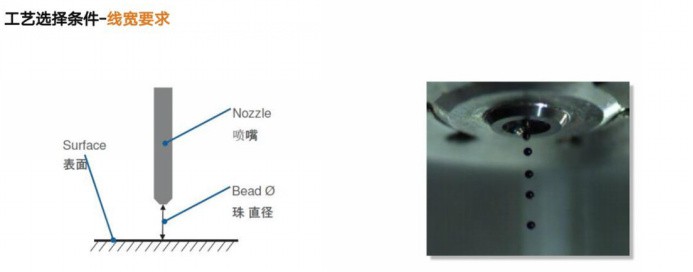

2.1 Skilyrði ferlivals- -Línubreiddarkröfur

Í grundvallaratriðum getur lágmarkspunktþvermál eða línubreidd nálarúthlutunar verið aðeins meira en innra þvermál nálarinnar, allt eftir fjarlægð nálarhaussins frá undirlaginu (í grundvallaratriðum jafngildir innra þvermáli) og viðeigandi hreyfihraða (ekki of lágt)

ÚTLAUN Vegna þess að droparnir missa þvingun innri vegg stútsins þegar þeir fljúga í loftinu munu droparnir safnast upp stærri vegna áhrifa yfirborðsspennu. Lágmarkspunktsþvermálið verður meira en tvöfalt þvermál stútsins (reyndar stærra)

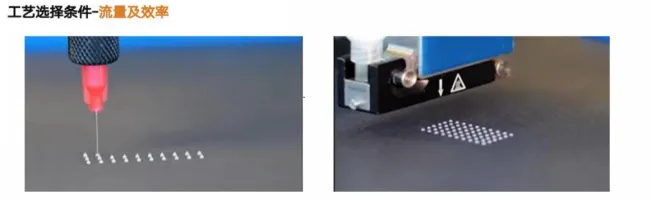

2.2 Aðstæður fyrir val á ferli- -flæðishraða og skilvirkni

Fyrir snertiflötunarhaminn er lykilatriðið til að tryggja gæði skömmtunar að halda hæð nálarinnar við undirlagið óbreytt. Án þess að huga að áhrifum hæðarmunar á vökvaviðnám við nálarúttakið, það er að segja þegar flæðihraði og hreyfihraði eru stöðugur, getum við séð að þversniðsflatarmál límræmunnar er næstum jafnt. Þegar hæð ræmunnar er lág mun ræman ná meiri breidd; þegar ræmahæðin er hærri er hluturinn yfir ákveðnu bili (um ytra þvermál nálarinnar).

Fyrir sumar raufar eða þrönga ramma, þó að nálaraðferðin geti fengið minni línubreidd, er hliðarveggurinn á nálinni þykkur, ytra þvermál hennar getur verið stærra en afgreiðslusvæðið eða það er hætta á árekstri á frumefni. Á þessum tíma mun JETTING aðferðin vera hagstæðari.

2.3 Skilyrði ferlivals- -lykilbreytur

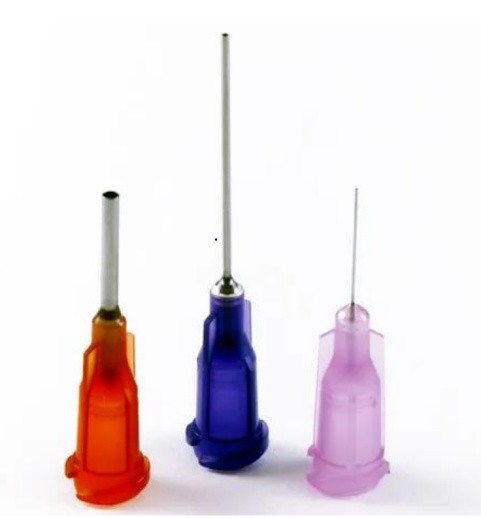

3. Val á nálarhaus

Stærð nálarinnar, í raunverulegri vinnu, ætti innra þvermál nálarinnar að vera 1/2 af þvermáli punktalímpunktsins, sem getur ekki aðeins tryggt gæði límpunktsins heldur einnig bætt framleiðslu skilvirkni.

1. Valaðferð til að skammta nál, fjögur viðmið:

Lítill punktur -- lítil nál, lágþrýstingur, stuttur tími

Stór odd -- stór nál, meiri þrýstingur, lengri tími

Þykkt lím -- hallandi nál, mikill þrýstingur, stilltu tímann eftir þörfum

Vatnsbundinn vökvi -- lítil nál, lítill þrýstingur, stilltu tímann eftir þörfum

2. Vökvar sem krefjast sérstakra stillinga:

(1) Augnablik lím: örugg stimpla og Teflon fóður málmnál eru notuð fyrir vatnsbundið augnablik lím; fyrir þykkt instant lím er keilulaga hallandi nál notuð, ef þörf er á sveigjanleika er PP nál notuð.

(2) UV lím: notaðu gulbrúna sprautu, hvíta stimpil og skánál (getur hylja útfjólubláu ljósi).

(3) Ljósherðandi lím: Notkun svartrar ógegnsærrar sprautu, hvíts stimpla, getur hulið útfjólubláu nálina.

(4) Þéttiefni og límavökvi: ef notkun hvítra stimpla er alvarleg, vinsamlegast notaðu örugga lifandi gerð, notaðu hallandi nál.
